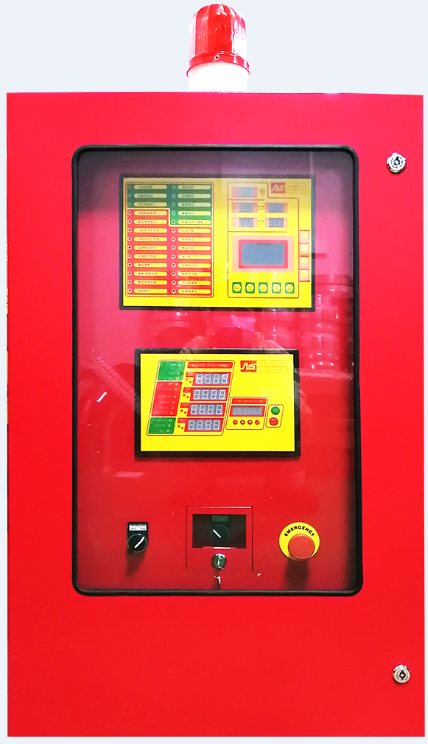

控制系統部分

故障現象

故障分析

處理方法

(1)控制器無顯示

1.1控制器工作電源斷路

1.1對控制器接通24VDC電源

1.2控制器與電源之間電路接觸不良

1.2修復控制器與電源之間線路故障

1.3控制器故障

1.3維修、更換控制器

(2)按下啟動按鈕柴油機不啟動

2.控制器沒有啟動輸出

2.1控制器工作電源斷路

2.1對控制器接通24VDC電源

2.2啟動按鈕失效

2.2同1.3

3.控制器有啟動輸出

3.1直流接觸器無電源輸入

3.1接通直流接觸器電源

3.2直流接觸器損壞

3.2維修，更換直流接觸器

3.3控制器與啟動繼電器之間電路接觸不良

3.3修復控制器與啟動繼電器之間線路故障

3.4啟動繼電器無電源輸入

3.4接通啟動繼電器電源

3.5啟動繼電器損壞

3.5維修，更換啟動繼電器

4.故障代碼為10（無速度信號）

4.1速度傳感器安裝位置錯誤

4.1調整速度傳感器安裝位置

4.2速度傳感器故障

4.2更換速度傳感器

4.3控制器檢測有誤

4.3同1.3

4.4電子調速板故障

4.4維修，更換電子調速板

4.5執行器故障

4.5維修，更換執行器

5.故障代碼為11（速度超過限定值）

5.1控制器第10、11項參數設置錯誤

5.1更正控制器第10、11項參數

5.2速度傳感器安裝位置錯誤

5.2調整速度傳感器安裝位置

5.3速度傳感器故障

5.3更換速度傳感器

5.4控制器檢測有誤

5.4同1.3

6.故障代碼為12（速度低過限定值）

6.1控制器第12、13項參數設置錯誤

6.1更正控制器第12、13項參數

6.2速度傳感器安裝位置錯誤

6.2調整速度傳感器安裝位置

6.3速度傳感器故障

6.3維修，更換速度傳感器

6.4控制器檢測有誤

6.4同1.3

7.故障代碼為13（速度信號/頻率未設定）

7.設定控制器第1項參數

8.故障代碼為20（油壓傳感器開路）

8.1控制器與油壓傳感器線路斷路

8.1修復控制器與油壓傳感器之間線路故障

8.2油壓傳感器故障

8.2維修，更換油壓傳感器

8.3控制器檢測有誤

8.3同1.3

9.故障代碼為22（機油壓力值低于設定）

9.1控制器第14、15項參數設置錯誤

9.1更正控制器第14、15項參數

9.2油壓傳感器故障

9.2維修，更換油壓傳感器

9.3控制器檢測有誤

9.3同1.3

10.故障代碼為30（水溫傳感器短路）

10.1控制器與水溫傳感器線路短路

10.1修復控制器與水溫傳感器之間線路故障

10.2水溫傳感器故障

10.2維修，更換水溫傳感器

10.3控制器檢測有誤

10.3同1.3

11故障代碼為31（水溫傳感器開路）

11.1控制器與水溫傳感器線路開路

11.1修復控制器與水溫傳感器之間線路故障

11.2水溫傳感器故障

11.2維修，更換水溫傳感器

11.3控制器檢測有誤

11.3同1.3

12.故障代碼為32（冷卻溫度高于設定值）

12.1控制器第16、17項參數設置錯誤

12.1更正控制器第16、17項參數

12.2水溫傳感器故障

12.2維修，更換水溫傳感器

12.3控制器檢測有誤

12.3同1.3

13.故障代碼為33（氣溫低于4攝氏度）

13.1水套加熱器故障

13.1維修，更換水套加熱器故障

13.2水溫傳感器故障

13.2維修，更換水溫傳感器

13.3控制器檢測有誤

13.3同1.3

14.故障代碼為40（啟動失?。?/strong>

14.1柴油機故障

14.1參考柴油機維修手冊

14.2電子調速板故障

14.2維修，更換電子調速板

14.3執行器故障

14.3維修，更換執行器

14.4控制器檢測有誤

14.4同1.3

15.故障代碼為41（停機失敗）

15.1柴油機故障

15.1參考柴油機維修手冊

15.2電子調速板故障

15.2維修，更換電子調速板

15.3執行器故障

15.3維修，更換執行器

15.4控制器檢測有誤

15.4同1.3

16.故障代碼為50（蓄電池電壓低于設定值）

16.1控制器第18項參數設置錯誤

16.1更正控制器第18項參數

16.2控制器與蓄電池之間線路故障

16.2修復控制器與蓄電池之間線路故障

16.3蓄電池故障

16.3更換蓄電池

16.4控制器檢測有誤

16.4同1.3

17.故障代碼為51（蓄電池電壓高于設定值）

17.1控制器第19項參數設置錯誤

17.1更正控制器第19項參數

17.2控制器與蓄電池之間線路故障

17.2修復控制器與蓄電池之間線路故障

17.3蓄電池故障

17.3更換蓄電池

17.4控制器檢測有誤

17.4同1.3

18.故障代碼為52（燃油位過低）

18.1控制器第20項參數設置錯誤

18.1更正控制器第20項參數

18.2電子油位計故障

18.2維修，更換電子油位計故障

18.3控制器檢測有誤

18.3同1.3

19.故障代碼為53（水位過低）

19.1控制器第20項參數設置錯誤

19.1更正控制器第20項參數

19.2水位傳感器故障

19.2維修，更換水位傳感器故障

19.3控制器檢測有誤

19.3同1.3

20.故障代碼為60（水泵流量過高）

20.1控制器第24至42項參數設置錯誤

20.1更正控制器第24至42項參數

20.2控制器檢測有誤

20.2同1.3

21.故障代碼為61

21.1控制器第21項參數設置錯誤

21.1更正控制器第21項參數

21.2壓力變送器斷路

21.2修復控制器與壓力變送器線路故障

21.3壓力變送器故障

21.3維修，更換壓力變送器

21.4控制器檢測有誤

21.4同1.3
